Une installation comprend plusieurs éléments qui travaillent ensemble : une unité extérieure, une ou plusieurs unités intérieures et les liaisons qui les relient.À cela s'ajoutent quelques détails de pose qui font toute la différence dans la durée. Voici, élément par élément, ce que vous trouverez chez vous après une installation.

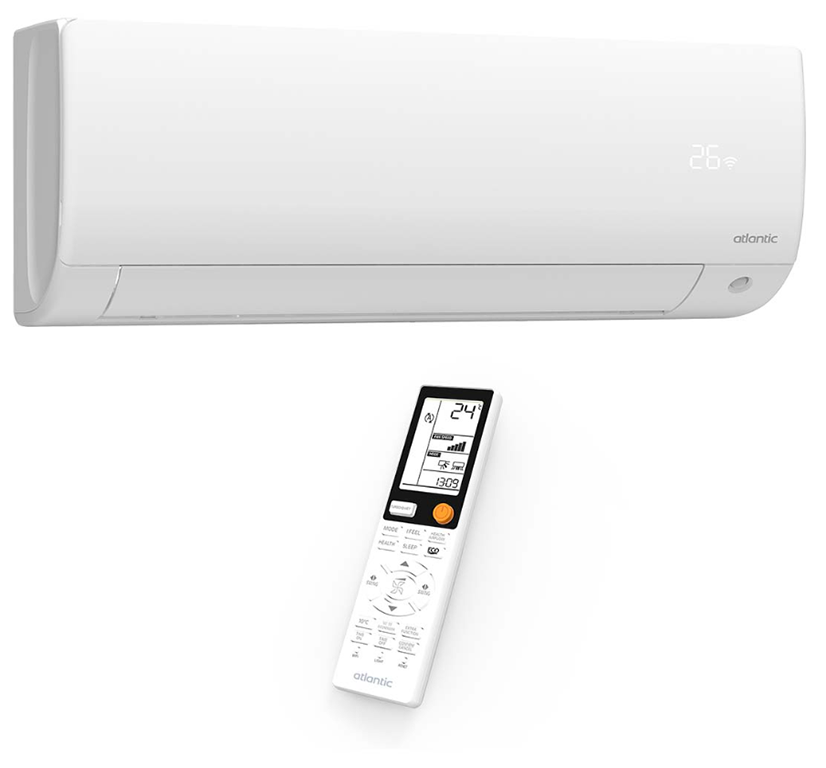

Unité intérieure murale et sa télécommandeL'unité extérieure : le cœur du système
L'unité extérieure, souvent appelée « groupe extérieur », contient les organes principaux de la pompe à chaleur : - **le compresseur**, qui met le fluide frigorigène en circulation et en pression ; c'est lui qui consomme l'essentiel de l'électricité ; - **un échangeur à ailettes et un ventilateur**, qui captent les calories de l'air extérieur en hiver et les rejettent en été ; - **une vanne d'inversion de cycle**, qui permet à l'appareil de passer du mode chauffage au mode climatisation : c'est elle qui rend le système « réversible ». Le fluide qui circule dans le circuit est aujourd'hui le plus souvent du **R32**, un fluide à impact climatique nettement plus faible que les anciennes générations (R410A). Son emplacement se choisit avec soin : un mur ou un sol stable, une bonne circulation d'air devant le ventilateur, une distance raisonnable avec les unités intérieures et, en copropriété, l'accord de l'assemblée générale.

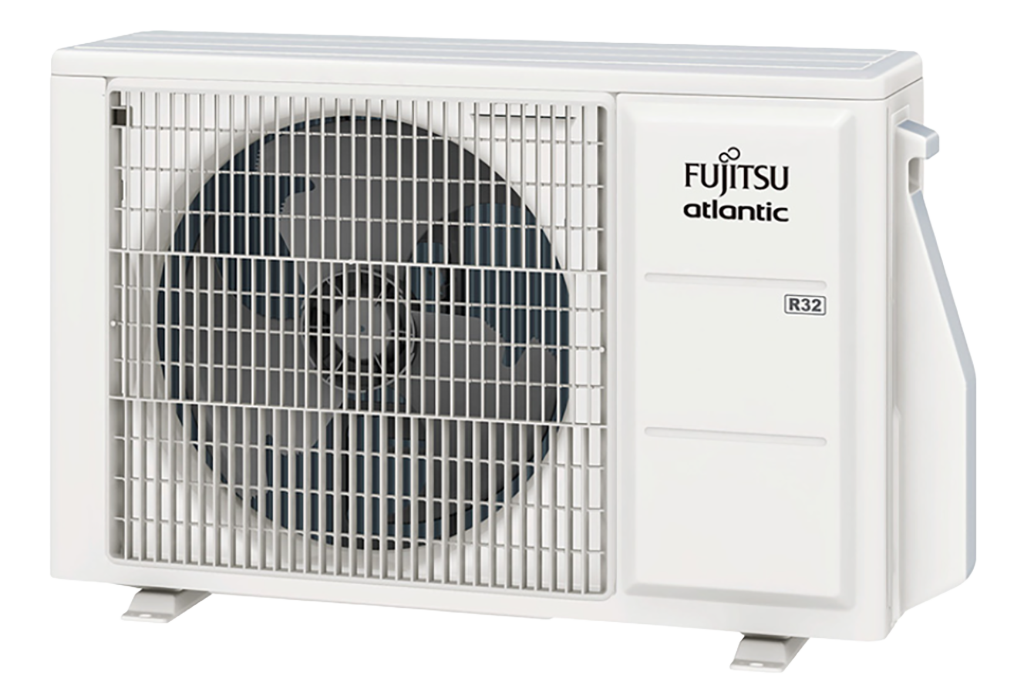

Unité extérieure de pompe à chaleur air-air fonctionnant au fluide R32Le split mural : l'unité intérieure la plus courante
Le « split » désigne l'unité intérieure, posée en haut de mur. Elle contient un second échangeur, un ventilateur silencieux, des filtres à air à nettoyer régulièrement et des volets motorisés qui orientent le flux d'air. Un bac recueille l'eau de condensation produite en mode climatisation et en déshumidification. Une unité extérieure peut alimenter une seule unité intérieure (monosplit) ou plusieurs pièces à la fois (multisplit). Les fabricants proposent aujourd'hui des finitions variées, du blanc classique au noir mat, pour s'intégrer à tous les intérieurs. La plupart des modèles se pilotent par télécommande ou depuis une application sur smartphone.

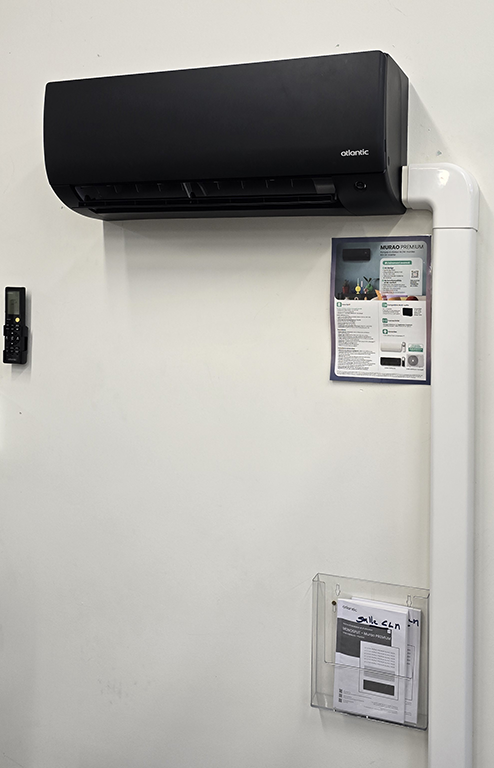

Unité murale en finition noire avec sa télécommandeLa console : la bonne alternative quand le mural ne convient pas
Le split mural n'est pas toujours la meilleure option. La **console** est une unité intérieure posée en bas de mur, à la manière d'un radiateur. Elle est particulièrement adaptée : - **dans les combles et sous les rampants**, où les murs sont trop bas ou mansardés pour accueillir une unité murale ; - **sous une fenêtre ou à la place d'un ancien radiateur**, quand on veut garder les murs dégagés en hauteur ; - **dans les pièces où le chauffage est prioritaire** : l'air chaud soufflé près du sol se répartit mieux dans la pièce, alors qu'un mural le souffle depuis le haut. Les consoles se raccordent à la même unité extérieure qu'un split mural, et l'on peut combiner les deux types d'unités dans une installation multisplit, en choisissant pour chaque pièce la solution la mieux adaptée.

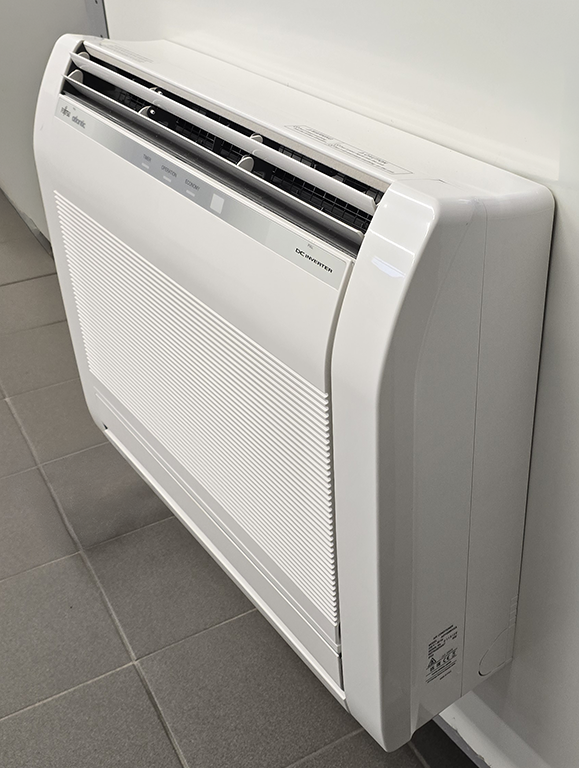

Unité intérieure de type console, posée en bas de murLes silentblocs : un petit détail pour un grand confort
Comme tout appareil équipé d'un compresseur et d'un ventilateur, l'unité extérieure produit des vibrations. Posée directement sur une dalle ou fixée au mur sans précaution, elle peut les transmettre au bâtiment et générer un bourdonnement à l'intérieur ou chez les voisins. C'est le rôle des **silentblocs**, ou plots antivibratiles : des supports en caoutchouc placés sous l'unité qui absorbent une grande partie de ces vibrations. Ils ont un second avantage : ils **surélèvent l'appareil**. En mode chauffage, l'unité extérieure produit de l'eau, notamment lors des cycles de dégivrage. La surélever permet à cette eau de s'évacuer librement au lieu de stagner ou de geler sous l'appareil. Pour une pose murale, on utilise des consoles de fixation munies, elles aussi, de silentblocs.

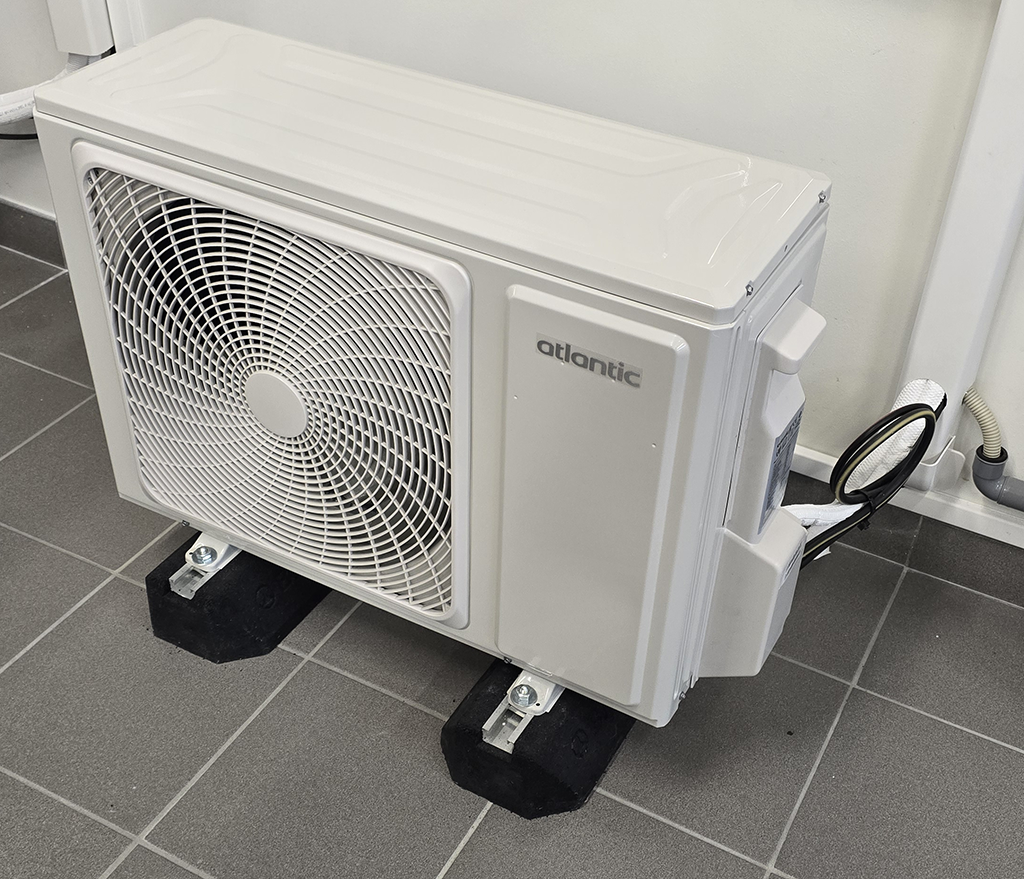

Unité extérieure posée sur des plots antivibratiles en caoutchoucQue contient la goulotte qui relie les unités ?
La goulotte blanche qui court le long du mur ne sert pas qu'à l'esthétique : elle protège et dissimule les liaisons indispensables au fonctionnement de l'installation. On y trouve trois éléments : - **les liaisons frigorifiques** : deux tubes en cuivre, l'un de petit diamètre pour le fluide à l'état liquide, l'autre de plus gros diamètre pour le fluide à l'état gazeux. Tous deux sont gainés d'un isolant pour limiter les pertes d'énergie et éviter la condensation sur les tuyaux ; - **le câble électrique de liaison**, qui alimente l'unité intérieure et permet aux deux unités de communiquer entre elles ; - **le tuyau d'évacuation des condensats**, le plus souvent un tube annelé souple, qui évacue l'eau produite par l'unité intérieure. Il doit suivre une pente continue jusqu'à un point d'évacuation. Lorsque la pente n'est pas possible, on installe une petite pompe de relevage. La qualité de ces raccordements conditionne directement le rendement et la longévité de l'appareil : étanchéité du circuit, tirage au vide avant la mise en service, pente correcte de l'évacuation. Ces opérations sur le circuit frigorifique doivent être réalisées par un professionnel habilité à manipuler les fluides frigorigènes.
Goulotte ouverte : liaisons frigorifiques isolées, câble électrique et évacuation des condensatsComment HQT Systèmes conçoit votre installation
Lors de la visite technique, nous choisissons avec vous le type d'unité intérieure adapté à chaque pièce (murale ou console), l'emplacement de l'unité extérieure et le cheminement des liaisons le plus discret possible. Le devis détaille chacun de ces éléments, supports antivibratiles et goulottes compris, pour qu'il n'y ait aucune surprise le jour de la pose.
Questions fréquentes
Peut-on installer une console dans des combles aménagés ?
Oui, c'est même l'un des cas où elle est la plus adaptée : elle se pose en bas de mur, là où la hauteur sous rampant ne permet pas de fixer une unité murale.
Peut-on mélanger une unité murale et une console sur la même unité extérieure ?
Oui, avec une unité extérieure multisplit compatible, on peut associer différents types d'unités intérieures selon les pièces.
Les silentblocs sont-ils indispensables ?
Ils sont fortement recommandés : ils limitent la transmission des vibrations au bâtiment et surélèvent l'unité pour faciliter l'écoulement de l'eau de dégivrage en hiver.
Que se passe-t-il si l'évacuation des condensats n'a pas assez de pente ?
L'eau risque de stagner, voire de déborder de l'unité intérieure. Dans ce cas, on installe une pompe de relevage, discrète, qui renvoie l'eau vers une évacuation.
Peut-on se passer de goulotte ?
Oui, si les liaisons peuvent passer dans une cloison, un faux plafond ou des combles. La goulotte reste la solution la plus simple quand les liaisons doivent suivre un mur existant.
Unité extérieure, split mural ou console, silentblocs, liaisons protégées dans une goulotte : une pompe à chaleur air-air bien installée repose autant sur le choix des appareils que sur le soin apporté à chaque détail de pose. HQT Systèmes vous accompagne dans les Yvelines (autour de Voisins-le-Bretonneux) et en Seine-Maritime (autour du Havre) pour concevoir une installation adaptée à chaque pièce de votre logement.
